3L–KLIMADUM

ULTRA – Nízkoenergetická dřevostavba

Dřevostavba 3L-Klimadům^© zaručuje dlouhověkost a zachová investiční hodnotu

DŘEVOSTAVBA a difúzně otevřený stěnový systém KLP

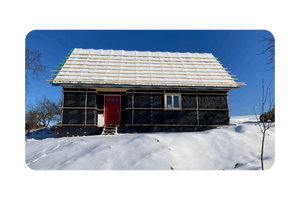

Náš ‚NAUČNÝ DŮM‘ a Vaše poznání
Záruka nejvyšší kvality dřevostaveb znamená kvalifikovaná projekce, vlastní prefabrikace a řemeslná montáž. Popsané oblasti jsou naším hlavním impulsem ve vztahu k považovaným klientům. Garance kvality dřevostavby začíná ve skladbě obvodových a vnitřních stěn, stropu a střechy. Materiálem pro dřevostavbu je sušené smrkové masivní a lepené dřevo. V našem ‚naučném dřevo-domě‘ máte možnost osobně, dotykem a pohledem, pochopit a rozeznat o co se vlastně jedná. Smyslové vjímání se mají rozšířit o poznatky konstrukce, komponentů a základních principů složení ‚dřevostavby ze dřeva‘.
Výchozí myšlenku, vytvořit adresu pro prohloubení znalostí projektantů dřevostaveb a konstrukcí ze dřeva, jsme po uzavření dohody o spolupráci s Ústavem základního zpracování dřeva LDF v Brně a Výzkumným a vývojovým ústavem dřevařským v Praze, rozšířili na konzultační buňku pro širokou veřejnost se zájmem o stavby ze dřeva. Prohlídku ‚naučného domu‘ a konzultaci je nutné ohlásit písemně na info@klimadum.cz. ‚Naučný dům‘ stojí nedaleko dálnice D1 ve Velkém Meziříčí. Víme, že naše dřevo-domy skutečně voní lesem, přesvědčte se poznáním.
Záběry z oblasti výroby dřevěných lepených prvků a prefabrikace stěnových a střešních elementů
Prvky nosné konstrukce stěn, stropů a střech jsou strojně opracovány v rámci cnc strojního tesařství

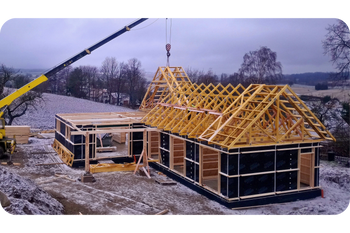

Montáž celého ‚naučného domu‘ na izolovaném podlahovém elementu na pilířích trvala 6 hodin
Imprese ze zkoušky našich výrobků na bázi dřeva a stálé měření vlhkosti v elementech ‚naučného domu‘

Rodinný dům 130 m² — Náklady na primární energii

tzm. množství energie potřebné na topení a ohřev teplé vody.

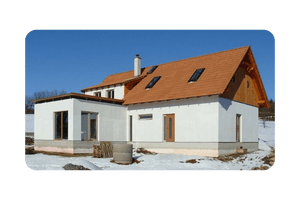

dřevostavba RD Malík

Spotřeba energie dřevostavby s obytnou plochou 130m^2 (na obrázku vlevo). Primární energie vzniklá spotřebou : a) 560 litrů extra lehkého topného oleje, nebo b) 500 norm-kubíků plynu, nebo c) 3,7 prostorových metrů SM palivového dřeva, nebo d) 1,80 kubíku sypaných dřevěných peletek

3L–KLIMADUM

DŘEVOSTAVBA a difúzně otevřený stěnový systém

Proč difúzně otevřený stěnový systém?

Podstatnou část našeho života strávíme v interiérech a jsme vystaveni biologickým, fyzikálním a chemickým vlivům. Proto je rozhodující pro naše zdraví pobývat v klimaticky bezvadném prostředí.

Dřevo smrku/jedle dokáže svou porézní velkoplošnou strukturou buněk regulovat vlhkost. Víme, že jeden kubík dřeva má asi 200‘000 m2 vnitřního povrchu buněk. Nejen proto může jeden kubík dřeva přijmout a odevzdat 22 až 34 litrů vody v rozmezí léta a zimy.

Empirické zkušenosti ukazují, že objekt s difúzně otevřeným stěnovým systémem při použití KLP obsahuje ca. 40 kubíků dřevní hmoty (např. dřevostavba RD Anna). Tento ´KLIMADŮM´ má v dřevní hmotě uloženo více než 800 litrů vody, která stačí k tomu, aby se vyrovnal deficit vlhkosti během topné sezony.

Skladba stěny s venkovní izolací zaručuje, že materiál dřevo je na vnitřní (teplé) straně stěny. Difúzně otevřená skladba stěny zamezuje tvorbě kondenzační vlhkosti a je zárukou ochrany dřeva konstruktivním řešením.

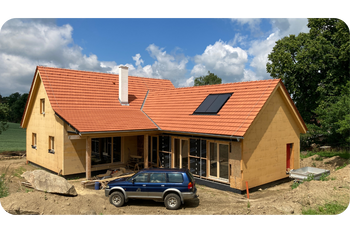

dřevostavba – RD Anna

Relativní vlhkost kolem 50%, vnitřní teplota mezi 20°- 22°C, difúzně otevřené obvodové (venkovní) stěny, schopnost uložení vlhkosti a dobrá tepelná izolace jak v zimě, tak i v létě nabízí dohromady optimální podmínky pro celoročně útulné prostředí, duševní pohodu a blahobytný život.

Tělesná pohoda, duševní schopnost a veselá mysl je výsledkem pobytu v prostředí s přirozenou regulací vlhkosti, příjemné akustiky, blahodárně vůně a estetického působení materiálu dřeva. Pocit blaha je základem dobrého zdravotního stavu.

Dřevo je narostlý stavební materiál.

Zkušenosti se dřevem má každý člověk.

Při použití dřeva ve stavebnictví je nutné mít dobré odborné znalosti o dřevu. Stavby ze dřeva bez závad vyžadují vzít na zřetel specifické vlastnosti dřeva ve fázích od návrhu, přes detailní projekci až po prefabrikaci. Vyšší nároky projekce je možné vyrovnat nasazením typizovaných prvků (jako KLP, čti dále dole) v difúzně otevřeném stěnovém systému.

– Projektant při tvorbě projektu zná charakteristiku difúzně otevřeného stěnového systému, jako pevnost, protipožární odolnost, hodnoty tepelné a zvukové izolace, chování vlhkosti ve stěně.

– Použitím standardizovaných detailů se zjednoduší plánování, které zase umožní prefabrikaci výroby a urychlí montáž

Tento racionální, proto cenově výhodný postup, přináší výhody všem zainteresovaným na stavbě.

Složení difúzně otevřené stěny systemu KLP

Jádrem stěnového systému jsou standardně strojově opracované KLP-panely ze dřeva, ze kterých se velmi jednoduchým způsobem skládají venkovní a vnitřní stěny objektu.

Křížově lepené panely (dále krátce KLP) se vyrábí ze  smrkového řeziva technicky vysušeného na 12% vlhkosti. Jednotlivé vrstvy se slepují polyuretanovým lepidlem. Vysoce pevné polyuretanové lepidlo (PU) splňuje přísné požadavky podle německé DIN 1052:2008 a je certifikované v ČR. PU je lepidlo, které neobsahuje formaldehyd a při spalování (tepelné likvidaci) nezůstávají žádné škodlivé látky.

KLP jsou jádrem difúzně otevřeného stěnového systému staveb. Křížové lepení jednotlivých vrstev (3 a 5-ti vrstvé) zaručuje enormní stálost tvaru, protože se dřevěné přířezy podélně rozměrově téměř nezmění. Typické pro KLP jsou vysoké hodnoty pevnosti, zvuková izolace, doba požární odolnosti.

Skladba venkovní (obvodové) stěny je sestavena ze čtyř vrstev.

Čtyřvrstvá skladba stěny splňuje požadavky každého jednotlivce. Zásady skladeb stěn požadují aby:

– Vnitřní vrstva realizovala kriteria estetiky, akustiky, regulace vlhkosti a funkčního zatížení.

– Střední dvě vrstvy splňovaly funkce stability, neprůvzdušnosti, tepelné ochrany, uchovávání tepla, ukládání vlhkosti, instalační roviny.

– Venkovní vrstva dodala vzhled stavbě a tvořila ochranu proti povětrnostním vlivům.

	Skladba KLP-5.100 – zvenku dovnitř:
	– Silikátová omítka (ca. 8 mm) – Dřevovláknitá deska 60 mm – Izolace 140 mm (difuzně otevřená) – Stojky 120 mm – Latění 20 x 80 mm – Neprovzdušná difuzně otevřená folie ! – KLP–5.100 mm (vložena 2 pera) – Latění 40x50mm (instalační rovina) – Izolace 40 mm (instalační rovina) – Sádrokartonová 15 mm – Požární odolnost REI > 45 minut – Nosnost stěny 103 kN/ m^1

KLP nosné stěny jsou certifikované v ČR.

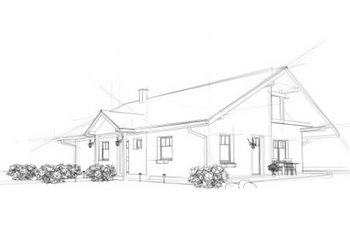

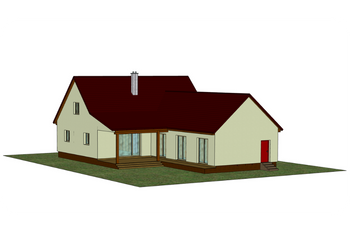

Každá dřevostavba je jedinečná, projektujeme každému jeho vysněný dům!

Dovolujeme si využít prostor této stránky pro ukázky našich dalších ultra–nízkoenergetických dřevostaveb. Podklady a požadavky investorů bývají výchozí pro vytvoření 3d modulů a následnou vizualizaci. Návrhová fáze řešení půdorysu, polohy vnitřních stěn, velikost a pozice otvorů a dalších …

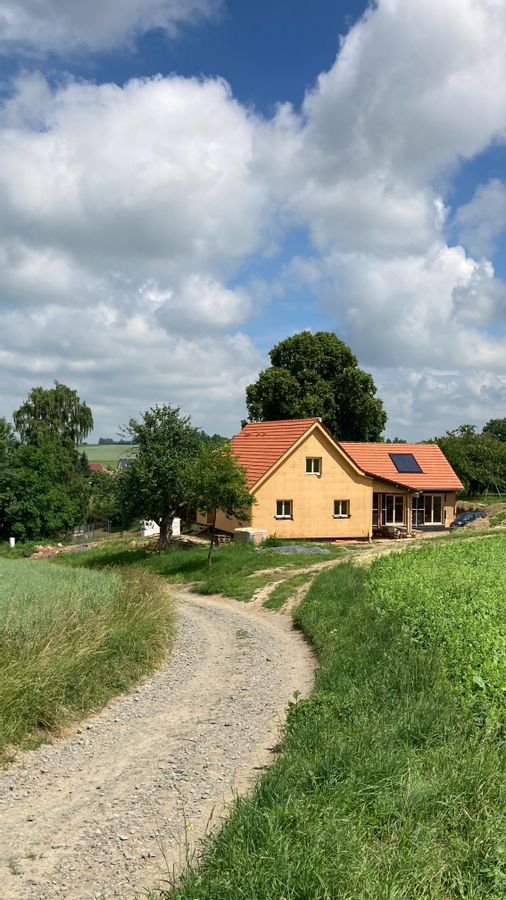

dřevostavba – a green house.one

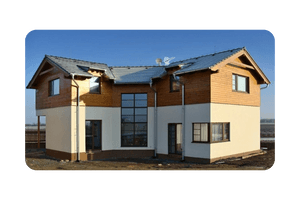

dřevostavba – Vila Jana

3L–KLIMADUM

ULTRA – Nízkoenergetická dřevostavba

Skvělý výrobek za rozumnou a přijatelnou cenu!

Uvědomění pro ekologii a podmínka ekonomické rentability jsou rozhodující pro naše konání.

Stavění technologií difúzně otevřených stěnových systémů je zaručena stálost hodnoty stavby ze dřeva do budoucnosti.

Děkujeme za Vaše dotazy nebo připomínky, které můžete zasílat na info@klimadum.cz

---

Vzhledem k vysoké návštěvnosti našich původních stránek, ponecháme následující odstavce
našemu váženému odbornému publiku zachovány, prozatím.

Všeobecně

Základní myšlenka difúzně otevřeného stěnového systém. Proč difúzně otevřený systém?

Klima je dynamický systém, který umožňuje život na naší planetě. Výkyvy v klimatu jsou jeho součástí.

Podstatnou část našeho života strávíme v interiérech a jsme vystaveni biologickým, fyzikálním a chemickým vlivům. Proto je rozhodující pro naše zdraví pobývat v klimaticky bezvadném prostředí.

Tělesná pohoda, duševní schopnost a veselá mysl je výsledkem pobytu v prostředí s přirozenou regulací vlhkosti, příjemné akustiky, blahodárně vůně a estetického působení materiálu dřeva. Pocit blaha je základem dobrého zdravotního stavu.

Postavit dům a bydlet podle vlastních představ by především mělo znamenat stavět bez škodlivých vlivů na vlastní zdraví i na přírodu. K tomu musí být použita nevyčerpatelná přírodní energie spolu se zdravotně nezávadnými stavebními materiály z obnovitelných zdrojů. Příjemné a zdravé bydlení a realizace staveb z obnovitelných materiálů jsou proto požadavkem kladeným na plánování, konstrukci, volbu stavebních materiálů a typů TZB pro stavby ze dřeva.

Popis systému

Složení stěny

Jádrem stěnového systému jsou standardně strojově opracované KLP-panely ze dřeva, ze kterých se velmi jednoduchým způsobem skládají stěny objektu.

Křížově lepené panely (dále krátce KLP) jsou jádrem difúzně otevřeného stěnového systému staveb. KLP představuje cca 36 kg křížově lepený blok se záměrnými spárami. Tento konstrukční efekt zvyšuje pozitivní vlastnosti materiálu dřeva. Tyto vlastnosti napomáhají vyrovnávat klima obytných prostoru.

Křížové lepení jednotlivých vrstev (3-5 vrstvé) zaručuje enormní stálost tvaru, protože se dřevěné přířezy podélně rozměrově téměř nezmění. Typické pro KLP jsou vysoké hodnoty pevnosti, zvukové izolace, doby požární odolnost. Stabilita tvaru KLP zaručuje, že se stavebně fyzikální vlastnosti panelu trvale zachovají. KLP se vyrábí z bočního smrkového řeziva vysušeného na 12% ± 2% vlhkosti. Jednotlivé vrstvy se slepují polyuretanovým lepidlem. Vysoce pevné polyuretanové (PU) lepidlo splňuje přísné požadavky na dřevěné lepené konstrukční prvky podle německé DIN 1052–2008 a je také certifikované v ČR. PU je jediné lepidlo, které neobsahuje formaldehyd a při spalování (tepelné likvidaci) nezůstávají žádné škodlivé látky.

Oblast použití

Systém montovaných dřevostaveb s použitím KLP v difúzně otevřeného stěnového systému je vhodný pro použití při všech pozemních stavbách a zejména tam, kde je kladen důraz na co možná největší úsporu energie, zdravé klima a příjemnou pohodu bydlení.

KLP v difúzně otevřeném stěnovém systému se používají na výstavbu rodinných a bytových domů, ale také v průmyslové, komerční a komunální výstavbě, v zemědělství, při přestavbě, renovaci stejně jako i u dočasných staveb.

KLP lze využít jako nosné stěny nebo jako příčky. Jsou vhodné jak pro vnitřní tak i pro vnější stěny a doplněné různými izolačními materiály splňují široké spektrum požadavků. Stěny lze ponechat přiznané nebo jsou ideálním podkladem pro obvyklé materiály používané při dokončování interiérů staveb, jako jsou, sádro – vláknité / kartónové desky nebo desky z aglomerovaného dřeva. Na vnější fasádu lze použít materiály s izolačním odvětráním nebo kompaktní omítkové systémy.

Popis difúzního principu

Hmota dřeva tvořící KLP je zárukou pro pohodu a pohodlí.

Dřevo smrku/jedle dokáže svou porézní velkoplošnou strukturou buněk regulovat vlhkost.

Fyzika dřeva učí, že jeden kubík dřeva má asi 200‘000 m2 vnitřního povrchu buněk. Nejen proto může jeden kubík dřeva přijmout a odevzdat asi 22 až 34 litrů vody v rozmezí léta a zimy.

Difúzně otevřená skladba stěny umožňuje v létě transport venkovní vlhkosti dovnitř. Pomocí uvedených vlastností buněk dřeva, až následnou regulaci vlhkosti ve vnitřním prostoru. Klima vnitřních prostorů zůstane během topné sezony příjemné a pohodové. Tento efekt vzniká tím, že tlak páry zevnitř směrem ven je stále přehrazen vlhkostí z buněk dřeva stěny.

Každý člověk má mít k dispozici během hodiny 30 m3 čerstvého vzduchu. Čtyřčlenná rodina by měla mít obrat čerstvého vzduchu asi 2900 m3 za den. Větrání v zimě je nezbytně nutné. Ovšem požadované vyvětrání má v místnosti negativní vliv na rovnováhu vlhkosti vzduchu, která je příčinou zánětu sliznice a nachlazení.

Jednoduchým výpočtem si dokážeme odůvodnit vznik suchého vzduchu:

Vyvětraný vzduch obsahoval asi 9g vodní páry na kubík (odpovídá 50% relativní vlhkosti při 20°C). Čerstvý vzduch při -10°C obsahuje při 50% relativní vlhkosti jen asi 2g vodní páry na kubík. Ohřátím čerstvého vzduchu na teplotu místnosti klesne relativní vlhkost na 12%!

Během topné sezony se v domě obytné plochy kolem 200 m2 vyvětrá asi 24 litrů vlhkosti denně. Asi 8 litrů se uvolní dýcháním obyvatel a činností v domácnosti, dalších asi 8 litrů vnikne větráním.

Použitím KLP v difúzně otevřeném stěnovém systému lze deficit vlhkosti (rozdíl osmi litrů) vyrovnat, a to díky schopností hmoty dřeva vlhkost ukládat a uvolnit. Použité množství hmoty dřeva je přírodní klimatizací, které zajistí příjemné klima v místnostech.

Snížením vyrovnávací vlhkosti během topné sezony může každý kubík dřevní hmoty odevzdat až 20 litrů vody. Vlhkost dřeva se sníží asi o 6%. Během dalšího letního období nabude dřevní hmota odevzdanou vlhkost. Materiál dřevo toto kolísání vydrží bez poškození.

Empirické zkušenosti ukazují, že objekt s difúzně otevřeným stěnovým systémem při použití KLP obsahuje ca. 40 kubíků dřevní hmoty. Tento ´KLIMADŮM´ má v dřevní hmotě uloženo více než 800 litrů vody, která stačí k tomu, aby se vyrovnal deficit vlhkosti během topné sezony.

Relativní vlhkost kolem 50%, vnitřní teplota mezi 20°- 22°C, difúzně otevřené venkovní stěny, schopnost uložení vlhkost a dobrá tepelná ochrana jak v zimě a v létě nabízí dohromady optimální podmínky pro celoročně útulné prostředí, duševní pohodu a blahobytný život.

Posuďte sami …

… Porovnání s aktuálními systémy dřevostaveb složených z jednoduchého žebroví ze stavebního dřeva, pobitých dřevoštěpkovými deskami a meziprostor vyplněných izolací. Klima místnosti je od konstrukce oddělen parotěsnou, nepropustnou folií. Největším problémem je zamezení škod na objektu vzniklých netěsností parozábrany. Konvekční proud na netěsných místech (porušení parozábrany) vzniká neodbornou činností ve výrobě či montáži, nebo poškozením parozábrany neznalostí uživatele objektu. Nutnost těsnosti parozábrany přivádí často nejen projektanty ale i výrobce do neřešitelných situací.

Zachování hodnoty stavby ze dřeva bez nasazení chemie.

Dřevo je přírodní organický stavební materiál. Positivní vlastnosti dřeva využíváme pro tvorbu objektů nejvyšší kvality pro obývání. Jako každý organický materiál, může i dřevo sloužit a to jen za určitých podmínek, jako základ pro život jiných bytostí živočišného- či rostlinného původu. Dřevokazné houby nebo dřevokazný hmyz potřebují pro živobytí vlhkost. Jak jsme si vysvětlili, ta se nachází v buňkách. Ve vytápěných místnostech se pohybuje vlhkost dřeva ve stěnách mezi 8% v zimě až 16% v létě.

Dřevokazný hmyz se vyvíjí až osm let. Když během tohoto období klesne vlhkost dřeva ve stěně pod 10%, vývoj larvy se zastaví a budoucí škůdce zanikne. Škůdci rostlinného původu potřebují pro přežití minimálně 20% vlhkosti.

Skladba stěny s venkovní izolací zaručuje, že materiál dřevo je na vnitřní (teplé) straně stěny. Difúzně otevřená skladba stěny zamezuje tvorbě kondenzační vlhkosti a je zárukou ochrany dřeva konstruktivním řešením.

Hlavním iniciátorem alergií jsou výtrusy plísní. Tyto organismy potřebují více než 60% relativní vlhkosti nebo stále vlhké stěny vznikající kondenzací vodní páry. Obojí je při použití difúzně otevřeného stěnového systému vyloučené, a proto je vznik alergií mizivý.

Pojem difúzně otevřené konstrukce

Pojem difúzně otevřených konstrukcí se zavádí zejména v souvislosti s obalovými konstrukcemi, což jsou obvodové pláště a pláště podkroví. Jde o konstrukce, které umožňují prostup plynů mechanismem molekulárního přenosu, označovaného běžně jako difúze. Znamená to tedy, že v konstrukcích nepoužíváme parotěsné zábrany.

Plyny se obecně mohou prostorem šířit dvěma mechanismy:

Konvekcí (prouděním), což je objemový tok. Hnací silou je zde rozdíl tlaků.

Kondukcí (molekulárním tokem), což je difúze.

Difúze neprobíhá v jednosložkové látce. Probíhá jedině u směsí plynů; typicky ve stavebnictví vyšetřuje nejčastější binární směs suchý vzduch-vodní pára. Hnací silou difúze je rozdíl hmotových nebo molárních podílů. Je dobré si uvědomit, že jestliže difunduje určité látkové množství vodní páry konstrukcí ven z objektu, potom stejné látkové množství suchého vzduchu musí proudit opačným směrem, tj. do objektu.

Takto lze zjednodušeně postavit hlavní a nejpřínosnější význam difúzně otevřené konstrukce.

[pramen: odborná literatura “Fyzika dřeva“, překlad z němčiny]

Závěrem

Naše zdraví při bydlení se dřevem a naše zdraví při práci se dřevem

Bydlet zdravě je výzva pro každý stavební materiál! Nemyslíme jen na obyvatele stavby ze dřeva, ale také na nezávadnost při získávání kulatiny a dalšího zpracování přířezů a polotovarů ze dřeva. V neposlední řadě je velmi aktuální recyklace dřevoodpadu při výrobě nebo likvidaci objektu, který dosloužil.

Skvělý výrobek za rozumnou cenu

Nejen uvědomění pro ekologii nýbrž i podmínka ekonomické rentability jsou rozhodující pro naše myšlení a jednání. Trvanlivost spojuje obě oblasti. Ekologické tržní hospodářství je jedním z největších trhů budoucnosti.

Stále inovujeme,

nebo čeká zánik, neboť kvalita služeb, znalosti oboru a rychlost jsou klíčovými faktory úspěchu.

Děkujeme za návštěvu naší webové stránky.

Obsah našich www.stránek bude stále v konceptu. Věříme ve Vaše porozumění za nedostatky, které vývoj našich stránek sebou přináší, ve snaze osvěty v naší společnosti v oblasti staveb ze dřeva s použitím (zaručeně) difúzně otevřeného stěnového systému. Děkujeme za Vaše připomínky nebo dotazy, které můžete zasílat na info@klimadum.cz
